簡單GPIO輸出測試

為了方便安裝Jetson.GPIO，先在環境中把pip裝上

接著安裝Jetson.GPIO(https://pypi.org/project/Jetson.GPIO/)

pip search後，目前最新版為0.1.2

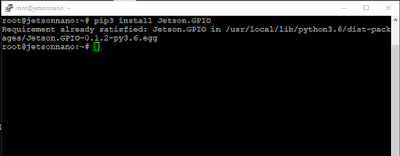

key上 pip3 install Jetson.GPIO，即開始安裝

上圖顯示Jetson.GPIO已存在

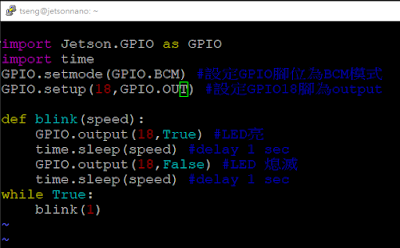

先簡單測試一下輸出(18腳LED間隔1秒閃爍):

vi gpio_test1.py

程式編好後，退出vi，接著key上 python3 gpio_test1.py

上圖中警告訊息是因為GPIO18腳剛剛已被設定使用，程式退出時未做cleanup()，故提出警告

LED執行如下

之後可再使用原本內含的範例檔simple_out.py測試

範例程式位於/opt/nvidia/jetson-gpio/sample目錄下

程式內容如下(刪除部分註解):

JetsonNano expansion header簡述

Jetson Nano的 40pin 擴充接腳簡述

Header上方印刷說明

Header下方印刷說明


Jetson NanoGPIO接腳使用3.3V level

預設所有的siganl pins都為GPIO，除了下述

pin3(DIO2)=>I2C bus1的SDA

pin5(DIO3)=>I2C bus1的SCL

pin27(DIO0)=>I2C bu0的SDA

ping28(DIO1)=>I2C bus0的SCL

pin8(DIO14)=> UART TX

pin10(DIO15)=>UART RX

	GPIO no.	pin	pin	GPIO no.
3.3V		1	2		5V
I2C bus1 SDA	2	3	4		5V
I2C bus1 SCL	3	5	6		GND
	4	7	8	14	TX
GND		9	10	15	RX
	17	11	12	18
	27	13	14		GND
	22	15	16	23
3.3V		17	18	24
	10	19	20		GND
	9	21	22	25
	11	23	24	8
GND		25	26	7
I2C bus0 SDA	0	27	28	1	I2C bus0 SCL
	5	29	30		GND
	6	31	32	12
	13	33	34		GND
	19	35	36	16
	26	37	38	20
GND		39	40	21

J41 Top layer Header

JetsonHacks網站有列表標示各pin腳

GPIO no.

pin

pin

GPIO no.

3.3V

1

2

5V

I2C bus1 SDA

2

3

4

5V

I2C bus1 SCL

3

5

6

GND

4

7

8

14

TX

GND

9

10

15

RX

17

11

12

18

27

13

14

GND

22

15

16

23

3.3V

17

18

24

10

19

20

GND

9

21

22

25

11

23

24

8

GND

25

26

7

I2C bus0 SDA

0

27

28

1

I2C bus0 SCL

5

29

30

GND

6

31

32

12

13

33

34

GND

19

35

36

16

26

37

38

20

GND

39

40

21

L4T有提供python library，Jetson.GPIO作為控制GPIO用

此library如同RPi.GPIO。(說明存放於Jetson系統內 ， /opt/nvidia/jetson-gpio/doc/README.txt )

Jetson.GPIO (pip module)
