cisco5516 NAT設定

目的:校內虛擬IP網段(SIP、DVR、printer用)透過cisco5516 NAT出去
1.進cisco ASDM


2.進到->Firewall->NAT Rules


3.點選Add

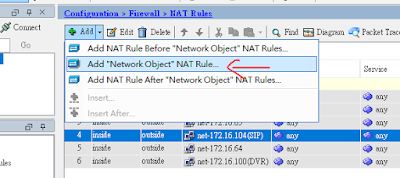

4.選 Add"Network Object" NAT Rule...



5.先將Type改為Network


6.接著輸入Name(自取即可)，IP address與 Netmask


7.將Add Automatic Address Translation Rules打勾並將type改為 Dynamic PAT(Hide)，
   Translated Addr則改為欲轉址出去的實體IP



8.接著點選下方的Advanced，並設定soure interface: inside， Destination Interface:outside
   按下OK，回最上層



9.接著至Device Setup頁面，並選到Routing頁



10.選擇Static Routes


11.點選Add，



12.Network選擇剛剛設定的NAT Rules(這裡以SIP該網段示範)，
                    GetwayIP指到校內的layer3 switch位址



13.按下OK後存檔即完工。
